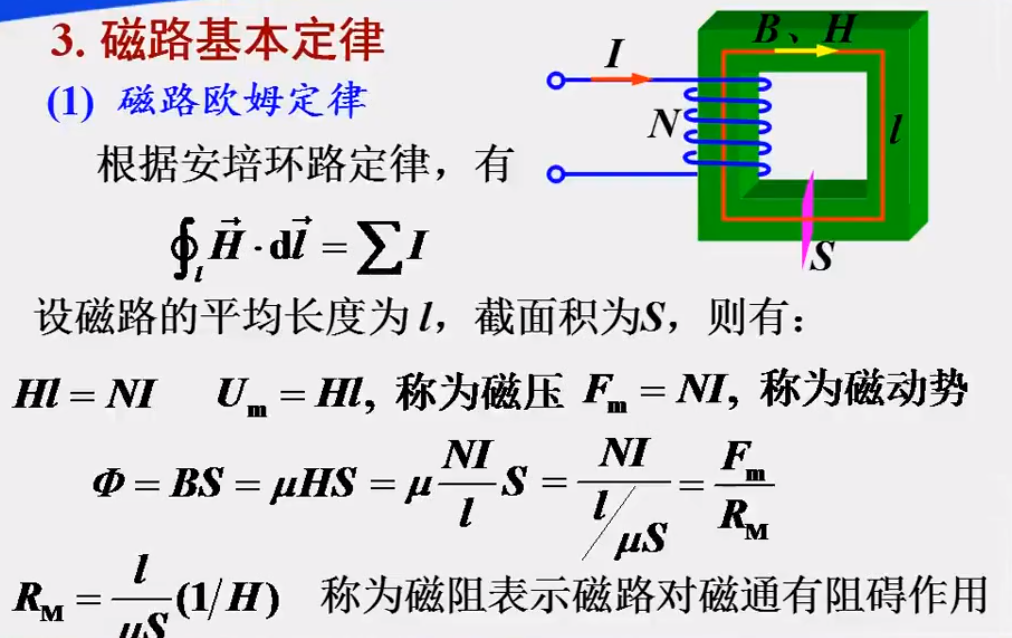

磁路基本定律:

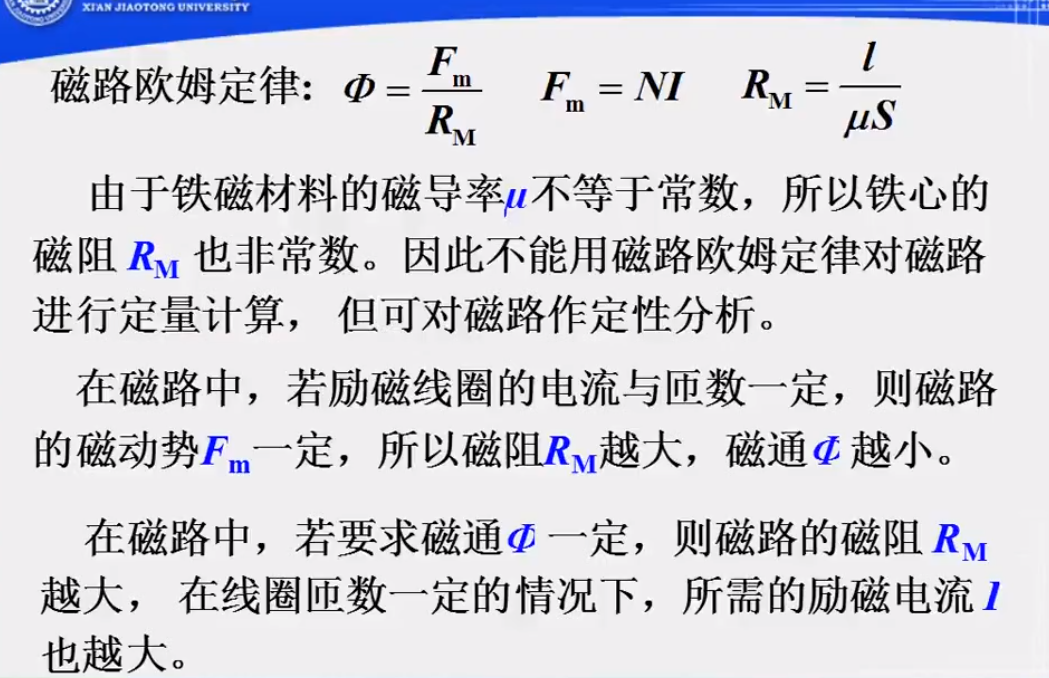

1:磁路欧姆定律 ∫H*dl=∑I
Hl=NI Um=Hl 磁压
Fm=NI 磁动势
Φ=Fm/Rm Rm =l/μS 磁阻不是常数

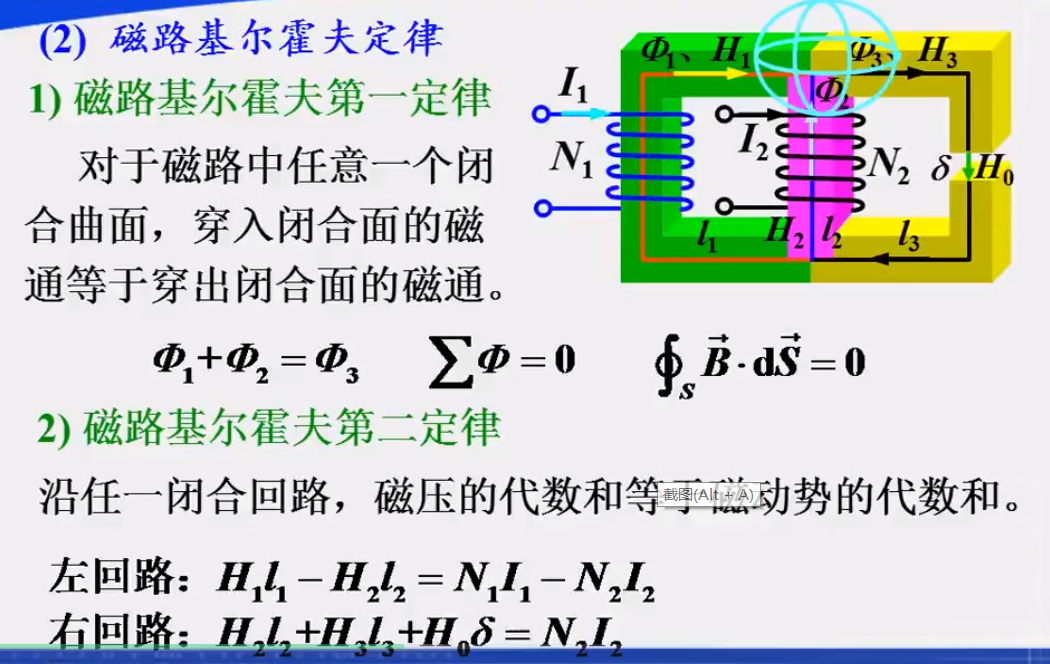

磁路的基尔霍夫第一定律:穿入的磁通等于穿出的磁通。Φ1+Φ2=Φ3 ∑Φ=0 ∫B*dS=0
磁路的基尔霍夫第二定律:一闭合磁路,磁压的代数和等于磁动势的代数和
H1l1±H2l2=N1I1±N2I2
∑Um=∑Fm
减小涡流损耗:薄片叠装而成,增加铁心材料的电阻率。
