发电  变电  输电

电气接线

配电装置

第二章 发电、变电和输电的电气部分

电气分类和组成 主接线

300、600MW

高压输电作用

第一节 概述

一 电气设备

启动机组 调整负荷 奇幻设备和线路 监视

1、一次设备（03：37-06：03）

生产、转换电能设备

接通或断开

限制故障 防御过电压保护

载流

接地

2、二次设备（06：04-10：40 ）

对一次设备和系统运行状态进行测量、控制、监视、保护

-仪用互感器

-测量表计

-继电器保护及自动装置

-直流电源设备

-操作电器、信号设备及控制电缆

二、电气接线盒装置

构成通路 连成整体

1、电气接线

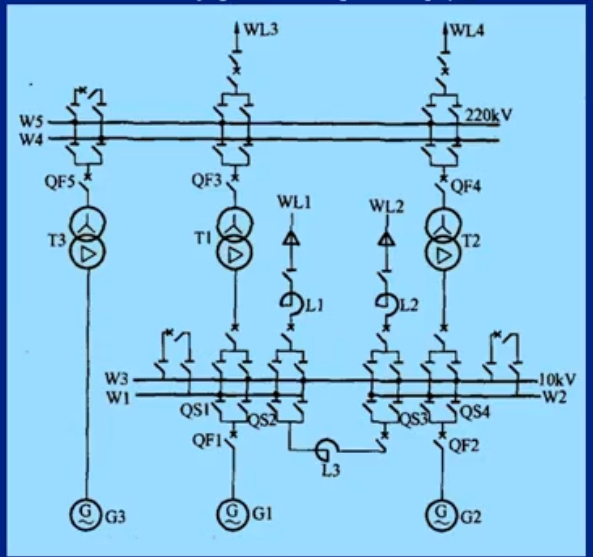

电气主接线（汇集、分配、运行方式）单（三）线图

图例标识：电缆出线（小三角），限流电抗器L1...

单元接线-发电机到变压器联结

电气二次接线

2、配电装置

- 屋内配电装置

-屋外（高压）配电装置

作业：一次、二次设备、作用
